RocketMQ(二) 设计

2021-02-22 约 10076 字预计阅读 21 分钟次阅读 RocketMQ

技术架构

1 消息存储

消息存储是 RocketMQ 中最为复杂和最为重要的一部分，本节将分别从 RocketMQ 的消息存储整体架构、PageCache 与 Mmap 内存映射以及 RocketMQ 中两种不同的刷盘方式三方面来分别展开叙述。

1.1 消息存储整体架构

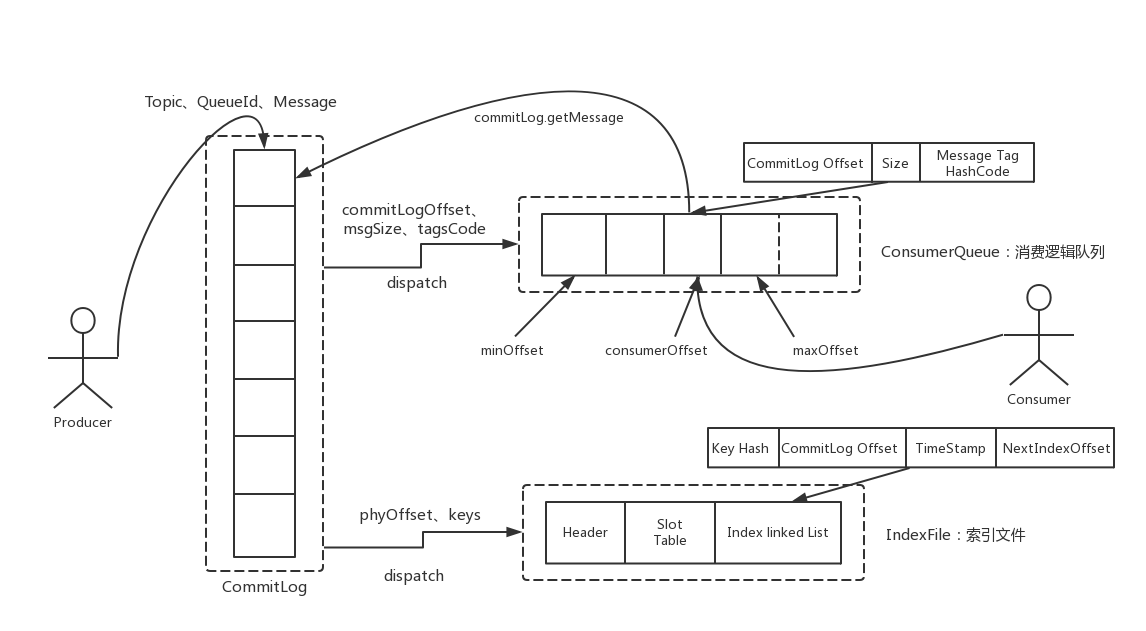

消息存储架构图中主要有下面三个跟消息存储相关的文件构成：

1. CommitLog：

消息主体以及元数据的存储主体，存储 Producer 端写入的消息主体内容，消息内容不是定长的。

单个文件大小默认1G，文件名长度为20位，左边补零，剩余为起始偏移量，比如 00000000000000000000 代表了第一个文件，起始偏移量为0，文件大小为1G=1073741824；当第一个文件写满了，第二个文件为00000000001073741824，起始偏移量为1073741824，以此类推。

消息主要是顺序写入日志文件，当文件满了，写入下一个文件。

2. ConsumeQueue：

消息消费队列，引入的目的主要是提高消息消费的性能，由于 RocketMQ 是基于主题 Topic 的订阅模式，消息消费是针对主题进行的，如果要遍历 CommitLog 文件中根据 Topic 检索消息是非常低效的。

Consumer 可根据 ConsumeQueue 来查找待消费的消息。其中，ConsumeQueue（逻辑消费队列）作为消费消息的索引，保存了指定 Topic 下的队列消息在 CommitLog 中的 起始物理偏移量Offset，消息大小size 和 消息Tag的HashCode值。

ConsumeQueue 文件可以看成是基于 Topic 的 CommitLog 索引文件，故 ConsumeQueue 文件夹的组织方式如下：topic/queue/file 三层组织结构，

具体存储路径为：$HOME/store/consumequeue/{topic}/{queueId}/{fileName}。

同样 ConsumeQueue 文件采取定长设计，每一个条目共20个字节，分别为 8字节的commitlog物理偏移量、4字节的消息长度、8字节tag hashcode，单个文件由30W个条目组成，可以像数组一样随机访问每一个条目，每个 ConsumeQueue 文件大小约5.72M；

3. IndexFile：

IndexFile（索引文件）提供了一种可以通过key或时间区间来查询消息的方法。

Index文件的存储位置是：$HOME \store\index${fileName}，文件名 fileName 是以创建时的时间戳命名的，固定的单个 IndexFile 文件大小约为400M，一个 IndexFile 可以保存 2000W 个索引，IndexFile 的底层存储设计为在文件系统中实现 HashMap 结构，故 RocketMQ 的索引文件其底层实现为 hash 索引。

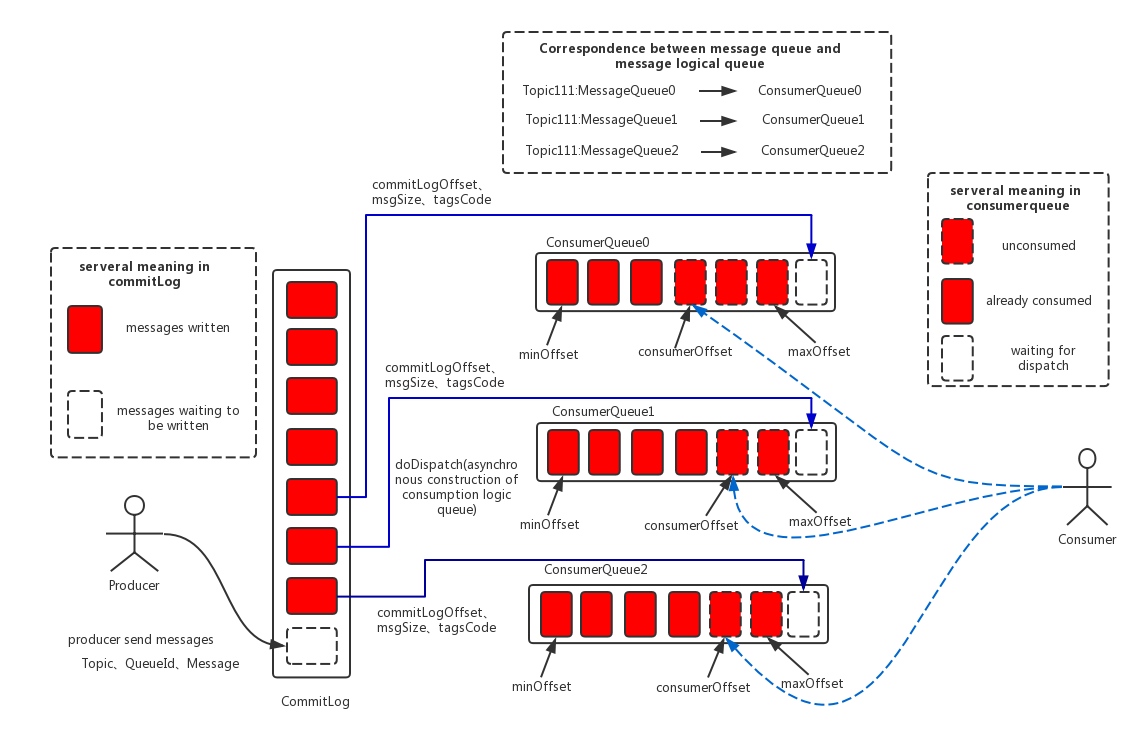

在上面的RocketMQ的消息存储整体架构图中可以看出：

RocketMQ 采用的是混合型的存储结构，即为 Broker 单个实例下所有的队列共用一个日志数据文件（即为CommitLog）来存储。

RocketMQ 的混合型存储结构(多个Topic的消息实体内容都存储于一个CommitLog中)针对 Producer 和 Consumer 分别采用了数据和索引部分相分离的存储结构，Producer 发送消息至 Broker 端，然后 Broker 端使用同步或者异步的方式对消息刷盘持久化，保存至 CommitLog 中。

只要消息被刷盘持久化至磁盘文件 CommitLog 中，那么 Producer 发送的消息就不会丢失。正因为如此，Consumer 也就肯定有机会去消费这条消息。当无法拉取到消息后，可以等下一次消息拉取，同时服务端也支持长轮询模式，如果一个消息拉取请求未拉取到消息，Broker 允许等待30s的时间，只要这段时间内有新消息到达，将直接返回给消费端。

这里，RocketMQ 的具体做法是，使用 Broker 端的后台服务线程：ReputMessageService 不停地分发请求并异步构建 ConsumeQueue（逻辑消费队列） 和 IndexFile（索引文件） 数据。

1.2 页缓存与内存映射

页缓存（PageCache) 是 OS 对文件的缓存，用于加速对文件的读写。

一般来说，程序对文件进行顺序读写的速度几乎接近于内存的读写速度，主要原因就是由于 OS 使用 PageCache 机制对读写访问操作进行了性能优化，将一部分的内存用作 PageCache。

对于数据的写入， OS 会先写入至 Cache 内，随后通过异步的方式由 pdflush内核线程 将 Cache 内的数据刷盘至物理磁盘上。

对于数据的读取， 如果一次读取文件时出现未命中 PageCache 的情况，OS 从物理磁盘上访问读取文件的同时，会顺序对其他相邻块的数据文件进行预读取。

在 RocketMQ 中，ConsumeQueue 逻辑消费队列存储的数据较少，并且是顺序读取，在 PageCache 机制的预读取作用下，

Consume Queue 文件的读性能几乎接近读内存，即使在有消息堆积情况下也不会影响性能。

而对于 CommitLog 消息存储的日志数据文件来说，读取消息内容时会产生较多的随机读取，严重影响性能。

如果选择合适的系统 IO 调度算法，比如设置调度算法为 Deadline （此时块存储采用SSD的话），随机读的性能也会有所提升。

另外，RocketMQ 主要通过 MappedByteBuffer 对文件进行读写操作。

其中，利用了 NIO 中的 FileChannel 模型将磁盘上的物理文件直接映射到用户态的内存地址中。

这种 Mmap 的方式减少了传统 IO 将磁盘文件数据在 操作系统内核地址空间的缓冲区 和 用户应用程序地址空间的缓冲区 之间来回进行拷贝的性能开销。

将对文件的操作转化为直接对内存地址进行操作，从而极大地提高了文件的读写效率。

正因为需要使用内存映射机制，故 RocketMQ 的文件存储都使用定长结构来存储，方便一次将整个文件映射至内存。

1.3 消息刷盘

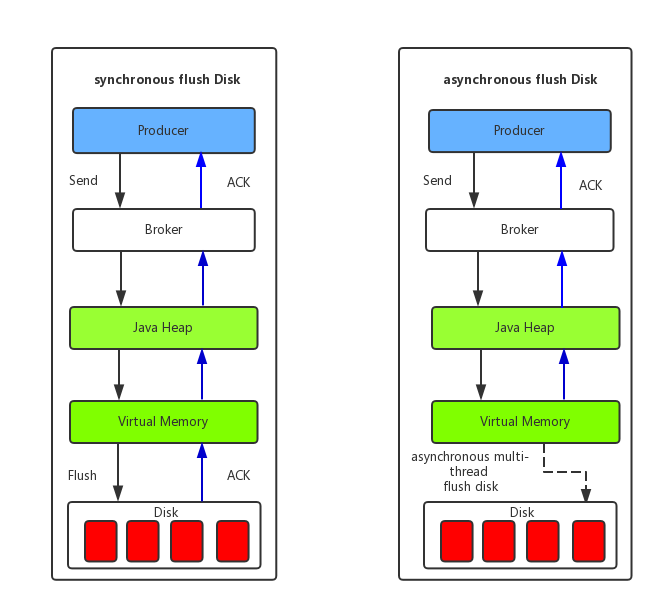

1. 同步刷盘： 如上图所示，只有在消息真正持久化至磁盘后，RocketMQ 的 Broker 端才会真正返回给 Producer 端一个成功的ACK响应。同步刷盘对 MQ 消息可靠性来说是一种不错的保障，但是性能上会有较大影响，一般适用于金融业务应用该模式较多。

2. 异步刷盘： 能够充分利用 OS 的 PageCache 的优势，只要消息写入 PageCache 即可将成功的 ACK 返回给 Producer 端。消息刷盘采用后台异步线程提交的方式进行，降低了读写延迟，提高了 MQ 的性能和吞吐量。

2 通信机制

RocketMQ 消息队列集群主要包括 NameServer、Broker(Master/Slave)、Producer、Consumer 4个角色，基本通讯流程如下：

1 Broker 启动后需要完成一次将自己注册至 NameServer 的操作；随后每隔 30s 时间定时向 NameServer 上报 Topic 路由信息。

2 消息生产者 Producer 作为客户端发送消息时候，需要根据消息的 Topic 从本地缓存的 TopicPublishInfoTable 获取路由信息。如果没有则更新路由信息会从 NameServer 上重新拉取，同时 Producer 会默认每隔 30s 向 NameServer 拉取一次路由信息。

3 消息生产者 Producer 根据 2 中获取的路由信息选择一个队列（MessageQueue）进行消息发送；Broker 作为消息的接收者接收消息并落盘存储。

4 消息消费者 Consumer 根据 2 中获取的路由信息，并再完成客户端的负载均衡后，选择其中的某一个或者某几个消息队列来拉取消息并进行消费。

从上面 1~3 中可以看出在 消息生产者，Broker 和 NameServer 之间都会发生通信（这里只说了MQ的部分通信），因此如何设计一个良好的网络通信模块在 MQ 中至关重要，它将决定 RocketMQ 集群整体的消息传输能力与最终的性能。

rocketmq-remoting 模块是 RocketMQ 消息队列中负责网络通信的模块，它几乎被其他所有需要网络通信的模块（诸如rocketmq-client、rocketmq-broker、rocketmq-namesrv）所依赖和引用。

为了实现客户端与服务器之间高效的数据请求与接收，RocketMQ 消息队列自定义了通信协议并在 Netty 的基础之上扩展了通信模块。

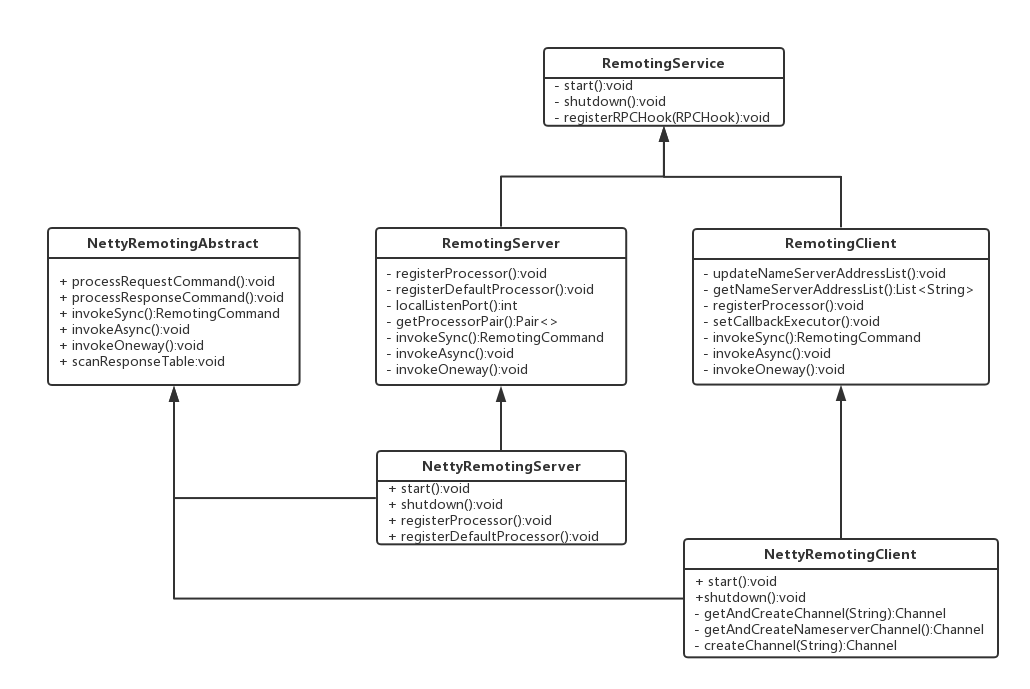

2.1 Remoting通信类结构

2.2 协议设计与编解码

在 Client 和 Server 之间完成一次消息发送时，需要对发送的消息进行一个协议约定，因此就有必要自定义 RocketMQ 的消息协议。

同时，为了高效地在网络中传输消息和对收到的消息读取，就需要对消息进行 编解码。

在 RocketMQ 中，RemotingCommand 这个类在消息传输过程中对所有数据内容的封装，不但包含了所有的数据结构，还包含了 编码解码 操作。

Header字段	类型	Request说明	Response说明
code	int	请求操作码，应答方根据不同的请求码进行不同的业务处理	应答响应码。0表示成功，非0则表示各种错误
language	LanguageCode	请求方实现的语言	应答方实现的语言
version	int	请求方程序的版本	应答方程序的版本
opaque	int	相当于requestId，在同一个连接上的不同请求标识码，与响应消息中的相对应	应答不做修改直接返回
flag	int	区分是普通RPC还是onewayRPC得标志	区分是普通RPC还是onewayRPC得标志
remark	String	传输自定义文本信息	传输自定义文本信息
extFields	HashMap<String, String>	请求自定义扩展信息	响应自定义扩展信息

可见传输内容主要可以分为以下4部分：

1 消息长度：总长度，四个字节存储，占用一个int类型；

2 序列化类型&消息头长度：占用一个int类型，第1个字节表示序列化类型，后面3个字节表示消息头长度；

3 消息头数据：经过序列化后的消息头数据；

4 消息主体数据：消息主体的二进制字节数据内容；

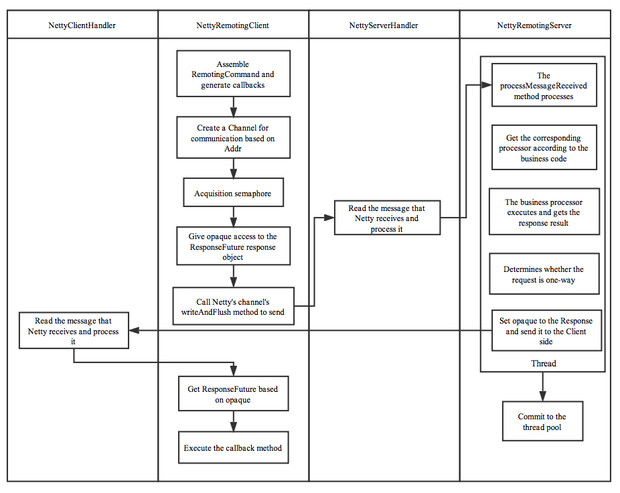

2.3 消息的通信方式和流程

在 RocketMQ 消息队列中支持通信的方式主要有同步(sync)、异步(async)、单向(oneway) 三种。其中“单向”通信模式相对简单，一般用在发送心跳包场景下，无需关注其Response。这里，主要介绍 RocketMQ 的异步通信流程。

2.4 Reactor多线程设计

RocketMQ 的 RPC 通信采用 Netty 组件作为底层通信库，同样也遵循了 Reactor 多线程模型，同时又在这之上做了一些扩展和优化。

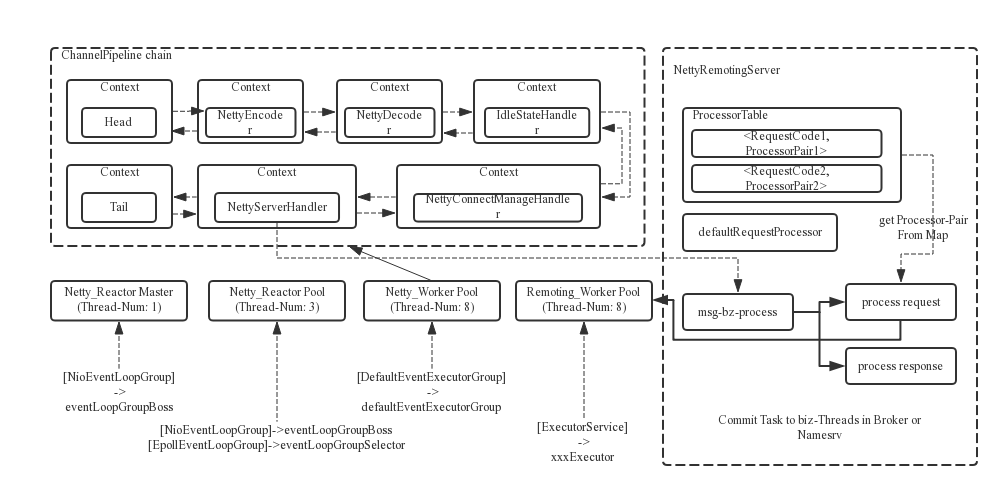

上面的框图中可以大致了解 RocketMQ 中 NettyRemotingServer 的 Reactor 多线程模型。

线程数	线程名	线程具体说明
1	NettyBoss_%d	Reactor 主线程
N	NettyServerEPOLLSelector_%d_%d	Reactor 线程池
M1	NettyServerCodecThread_%d	Worker线程池
M2	RemotingExecutorThread_%d	业务processor处理线程池

一个 Reactor 主线程 (eventLoopGroupBoss，即为上面的1) 负责监听 TCP网络连接请求，建立好连接，创建 SocketChannel，并注册到 selector 上。然后监听真正的网络数据。

RocketMQ 的源码中会自动根据 OS 的类型选择 NIO 和 Epoll（也可以通过参数配置）。

拿到网络数据后，再丢给 Worker线程池 (eventLoopGroupSelector，即为上面的“N”，源码中默认设置为3) ，

在真正执行业务逻辑之前需要进行SSL验证、编解码、空闲检查、网络连接管理，这些工作交给 defaultEventExecutorGroup（即为上面的“M1”，源码中默认设置为8）去做。

而处理业务操作放在业务线程池中执行，根据 RomotingCommand 的业务请求码 code 去 processorTable 这个本地缓存变量中找到对应的 processor，然后封装成task任务后，提交给对应的 业务processor处理线程池来执行（sendMessageExecutor，以发送消息为例，即为上面的 “M2”）。

从入口到业务逻辑的几个步骤中线程池一直再增加，这跟每一步逻辑复杂性相关，越复杂，需要的并发通道越宽。

3 消息过滤

RocketMQ 分布式消息队列的消息过滤方式有别于其它 MQ 中间件，是在 Consumer 端订阅消息时再做消息过滤的。

RocketMQ 这么做是在于其 Producer 端写入消息和 Consumer 端订阅消息采用分离存储的机制来实现的。

Consumer 端订阅消息：

**首先**需要通过 ConsumeQueue 这个消息消费的逻辑队列拿到一个索引，

**然后**再从 CommitLog 里面读取真正的消息实体内容。所以说到底也是还绕不开其存储结构。

其 ConsumeQueue 的存储结构如下，可以看到其中有 8个字节存储的 Message Tag 的哈希值，基于 Tag 的消息过滤正式基于这个字段值的。

主要支持以下 2 种的过滤方式

3.1 Tag 过滤方式：

Consumer 端在订阅消息时除了指定 Topic 还可以指定 TAG，如果一个消息有多个 TAG，可以用 || 分隔。

其中，Consumer 端会将这个订阅请求构建成一个 SubscriptionData，发送一个 Pull 消息的请求给 Broker 端。

Broker 端从 RocketMQ 的文件存储层—Store 读取数据之前，会用这些数据先构建一个 MessageFilter，然后传给 Store。

Store 从 ConsumeQueue 读取到一条记录后，会用它记录的消息 tag hash 值去做过滤，由于在服务端只是根据 hashcode 进行判断，无法精确对 tag 原始字符串进行过滤，故在消息消费端拉取到消息后，还需要对消息的原始 tag 字符串进行比对，如果不同，则丢弃该消息，不进行消息消费。

3.2 SQL92 的过滤方式：

这种方式的大致做法和上面的 Tag 过滤方式一样，只是在 Store 层的具体过滤过程不太一样，真正的 SQL expression 的构建和执行由 rocketmq-filter 模块负责的。

每次过滤都去执行 SQL 表达式会影响效率，所以 RocketMQ 使用了 BloomFilter 避免了每次都去执行。

SQL92 的表达式上下文为消息的属性。

4 负载均衡

RocketMQ 中的负载均衡都在 Client 端完成，具体来说的话，主要可以分为 Producer端发送消息时候的负载均衡 和 Consumer端订阅消息的负载均衡。

4.1 Producer的负载均衡

Producer 端在发送消息的时候，会先根据 Topic 找到指定的 TopicPublishInfo，在获取了 TopicPublishInfo 路由信息后，RocketMQ 的客户端在默认方式下 selectOneMessageQueue() 方法会从 TopicPublishInfo 中的 messageQueueList 中选择一个队列（MessageQueue）进行发送消息。

具体的容错策略均在 MQFaultStrategy 这个类中定义。这里有一个 sendLatencyFaultEnable 开关变量，如果开启，在随机递增取模的基础上，再过滤掉 not available 的 Broker 代理。所谓的 "latencyFaultTolerance"，是指对之前失败的，按一定的时间做退避。

例如，如果上次请求的 latency 超过 550Lms ，就退避 3000Lms；超过 1000L，就退避 60000L；如果关闭，采用随机递增取模的方式选择一个队列（MessageQueue）来发送消息，latencyFaultTolerance 机制是实现消息发送高可用的核心关键所在。

4.2 Consumer的负载均衡

在 RocketMQ 中，Consumer 端的两种消费模式（Push/Pull）都是基于拉模式来获取消息的，Push 模式只是对 Pull 模式的一种封装，其本质实现为消息拉取线程在从服务器拉取到一批消息后，然后提交到消息消费线程池后，又“马不停蹄”的继续向服务器再次尝试拉取消息。如果未拉取到消息，则延迟一下又继续拉取。

在两种基于拉模式的消费方式（Push/Pull）中，均需要 Consumer 端在知道从 Broker 端的哪一个消息队列中去获取消息。

因此，有必要在 Consumer 端来做负载均衡，即 Broker 端中多个 MessageQueue 分配给同一个 ConsumerGroup 中的哪些 Consumer 消费。

1、Consumer端的心跳包发送

在 Consumer 启动后，它就会通过定时任务不断地向 RocketMQ 集群中的所有 Broker 实例发送心跳包（其中包含了，消息消费分组名称、订阅关系集合、消息通信模式和客户端id的值等信息）。

Broker 端在收到 Consumer 的心跳消息后，会将它维护在 ConsumerManager 的 本地缓存变量—consumerTable，同时将封装后的客户端网络通道信息保存在 本地缓存变量—channelInfoTable 中，为之后做 Consumer 端的负载均衡提供可以依据的元数据信息。

2、Consumer端实现负载均衡的核心类—RebalanceImpl

在 Consumer 实例的启动流程中的启动 MQClientInstance 实例部分，会完成 负载均衡服务线程—RebalanceService 的启动（每隔20s执行一次）。通过查看源码可以发现，RebalanceService线程的run()方法 最终调用的是 RebalanceImpl类的rebalanceByTopic()方法，该方法是实现 Consumer 端负载均衡的核心。这里，rebalanceByTopic()方法 会根据消费者通信类型为 “广播模式” 还是 “集群模式” 做不同的逻辑处理。

这里主要来看下集群模式下的主要处理流程：

1 从 rebalanceImpl 实例的本地缓存变量—topicSubscribeInfoTable 中，获取该 Topic 主题下的消息消费队列集合（mqSet）；

2 根据 topic 和 consumerGroup 为参数调用 mQClientFactory.findConsumerIdList() 方法向 Broker 端发送获取该消费组下消费者Id列表的RPC通信请求（Broker 端基于前面 Consumer 端上报的心跳包数据而构建的 consumerTable 做出响应返回，业务请求码：GET_CONSUMER_LIST_BY_GROUP）；

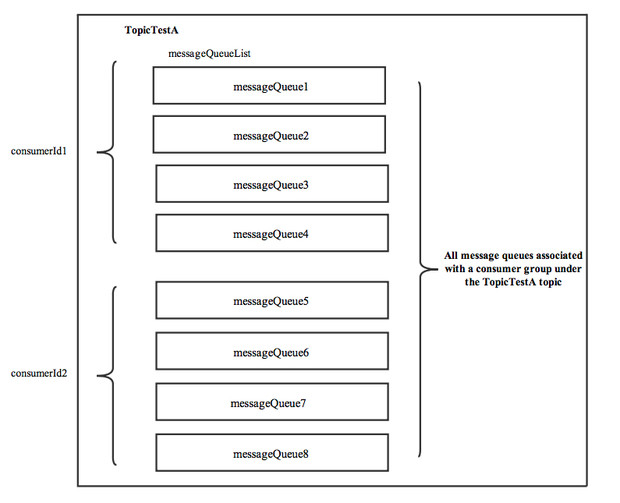

3 先对 Topic 下的消息消费队列、消费者 Id 排序，然后用消息队列分配策略算法（默认为：消息队列的平均分配算法），计算出待拉取的消息队列。这里的平均分配算法，类似于分页的算法，将所有 MessageQueue 排好序类似于记录，将所有消费端 Consumer 排好序类似页数，并求出每一页需要包含的平均 size 和每个页面记录的范围 range，最后遍历整个 range 而计算出当前 Consumer 端应该分配到的记录（这里即为：MessageQueue）。

4 然后，调用 updateProcessQueueTableInRebalance() 方法，具体的做法是，先将分配到的消息队列集合（mqSet）与 processQueueTable 做一个过滤比对。

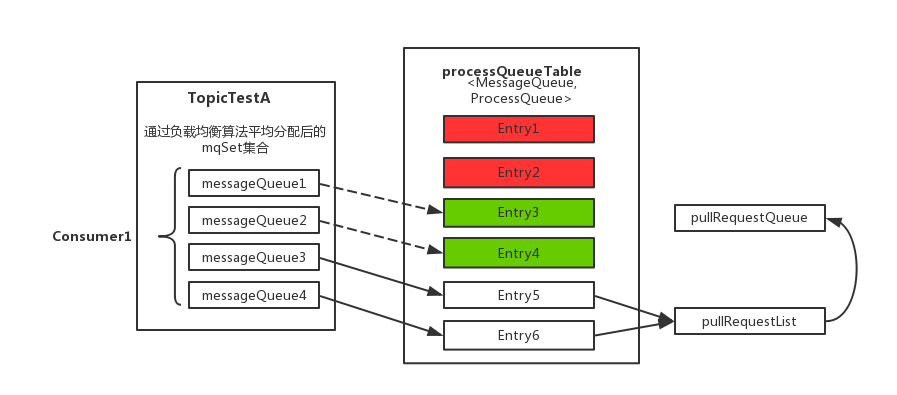

上图中processQueueTable标注的红色部分，表示与分配到的消息队列集合mqSet互不包含。将这些队列设置Dropped属性为true，然后查看这些队列是否可以移除出processQueueTable缓存变量，这里具体执行removeUnnecessaryMessageQueue()方法，即每隔1s 查看是否可以获取当前消费处理队列的锁，拿到的话返回true。如果等待1s后，仍然拿不到当前消费处理队列的锁则返回false。如果返回true，则从processQueueTable缓存变量中移除对应的Entry；
上图中processQueueTable的绿色部分，表示与分配到的消息队列集合mqSet的交集。判断该ProcessQueue是否已经过期了，在Pull模式的不用管，如果是Push模式的，设置Dropped属性为true，并且调用removeUnnecessaryMessageQueue()方法，像上面一样尝试移除Entry；

最后，为过滤后的消息队列集合（mqSet）中的每个MessageQueue创建一个ProcessQueue对象并存入RebalanceImpl的processQueueTable队列中（其中调用RebalanceImpl实例的computePullFromWhere(MessageQueue mq)方法获取该MessageQueue对象的下一个进度消费值offset，随后填充至接下来要创建的pullRequest对象属性中），并创建拉取请求对象—pullRequest添加到拉取列表—pullRequestList中，最后执行dispatchPullRequest()方法，将Pull消息的请求对象PullRequest依次放入PullMessageService服务线程的阻塞队列pullRequestQueue中，待该服务线程取出后向Broker端发起Pull消息的请求。其中，可以重点对比下，RebalancePushImpl和RebalancePullImpl两个实现类的dispatchPullRequest()方法不同，RebalancePullImpl类里面的该方法为空，这样子也就回答了上一篇中最后的那道思考题了。

消息消费队列在同一消费组不同消费者之间的负载均衡，其核心设计理念是在一个消息消费队列在同一时间只允许被同一消费组内的一个消费者消费，一个消息消费者能同时消费多个消息队列。

5 事务消息

Apache RocketMQ在 4.3.0 版中已经支持分布式事务消息，这里 RocketMQ 采用了 2PC 的思想来实现了提交事务消息，同时增加一个补偿逻辑来处理二阶段超时或者失败的消息，如下图所示。

5.1 RocketMQ事务消息流程

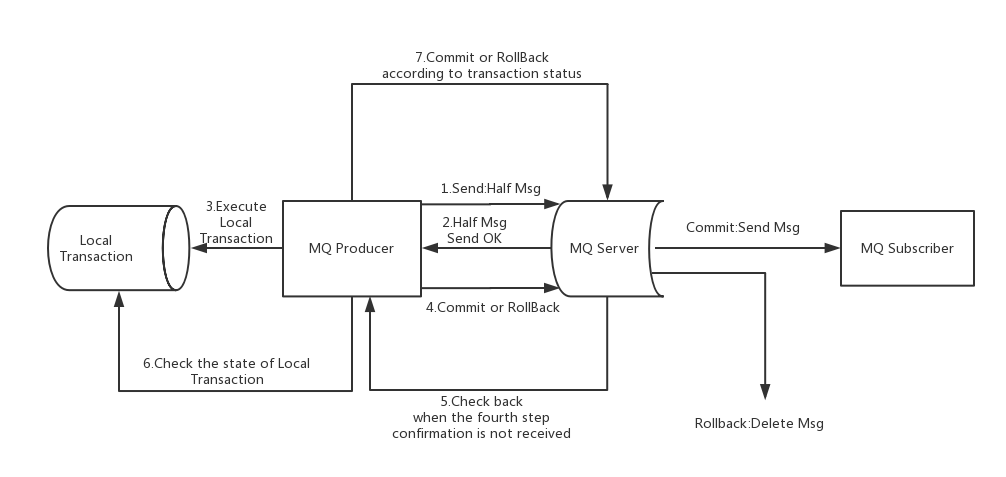

上图说明了事务消息的大致方案，其中分为两个流程：正常事务消息的发送及提交、事务消息的补偿流程。

1. 事务消息发送及提交：

发送消息（half消息）。
服务端响应消息写入结果。
根据发送结果执行本地事务（如果写入失败，此时half消息对业务不可见，本地逻辑不执行）。
根据本地事务状态执行Commit或者Rollback（Commit操作生成消息索引，消息对消费者可见）

2. 补偿流程：

对没有Commit/Rollback的事务消息（pending状态的消息），从服务端发起一次“回查”
Producer收到回查消息，检查回查消息对应的本地事务的状态
根据本地事务状态，重新Commit或者Rollback

其中，补偿阶段用于解决消息Commit或者Rollback发生超时或者失败的情况。

5.2 RocketMQ事务消息设计

1. 事务消息在一阶段对用户不可见

在 RocketMQ 事务消息的主要流程中，一阶段的消息如何对用户不可见。其中，事务消息相对普通消息最大的特点就是一阶段发送的消息对用户是不可见的。那么，如何做到写入消息但是对用户不可见呢？

RocketMQ 事务消息的做法是：如果消息是 half 消息，将备份原消息的主题与消息消费队列，然后改变主题为 RMQ_SYS_TRANS_HALF_TOPIC。由于消费组未订阅该主题，故消费端无法消费 half 类型的消息，然后 RocketMQ 会开启一个定时任务，从 Topic 为 RMQ_SYS_TRANS_HALF_TOPIC 中拉取消息进行消费，根据生产者组获取一个服务提供者发送回查事务状态请求，根据事务状态来决定是提交或回滚消息。

在 RocketMQ 中，消息在服务端的存储结构如下，每条消息都会有对应的索引信息，Consumer 通过 ConsumeQueue 这个二级索引来读取消息实体内容，其流程如下：

RocketMQ 的具体实现策略是：写入的如果事务消息，对消息的 Topic 和 Queue 等属性进行替换，同时将原来的 Topic 和 Queue 信息存储到消息的属性中，正因为消息主题被替换，故消息并不会转发到该原主题的消息消费队列，消费者无法感知消息的存在，不会消费。

其实改变消息主题是 RocketMQ 的常用 “套路”，回想一下延时消息的实现机制。

2. Commit 和 Rollback 操作以及 Op 消息的引入

在完成一阶段写入一条对用户不可见的消息后，二阶段如果是 Commit 操作，则需要让消息对用户可见；如果是 Rollback 则需要撤销一阶段的消息。

先说 Rollback 的情况。对于 Rollback，本身一阶段的消息对用户是不可见的，其实不需要真正撤销消息（实际上 RocketMQ 也无法去真正的删除一条消息，因为是顺序写文件的）。但是区别于这条消息没有确定状态（Pending状态，事务悬而未决），需要一个操作来标识这条消息的最终状态。

RocketMQ事务消息方案中引入了 Op 消息的概念，用 Op 消息标识事务消息已经确定的状态（Commit 或者 Rollback）。如果一条事务消息没有对应的 Op 消息，说明这个事务的状态还无法确定（可能是二阶段失败了）。

引入 Op 消息后，事务消息无论是 Commit 或者 Rollback 都会记录一个 Op 操作。Commit 相对于 Rollback 只是在写入 Op 消息前创建 Half 消息的索引。

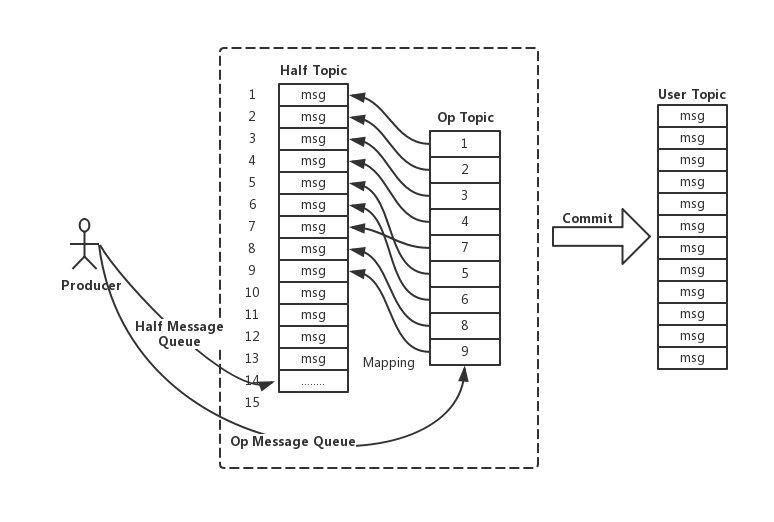

3. Op消息的存储和对应关系

RocketMQ 将 Op 消息写入到全局一个特定的 Topic 中通过源码中的方法—TransactionalMessageUtil.buildOpTopic()；这个 Topic 是一个内部的 Topic（像 Half 消息的Topic一样），不会被用户消费。

Op 消息的内容为对应的 Half 消息的存储的 Offset，这样通过 Op 消息能索引到 Half 消息进行后续的回查操作。

4. Half消息的索引构建

在执行二阶段 Commit 操作时，需要构建出 Half 消息的索引。

一阶段的 Half 消息由于是写到一个特殊的 Topic，所以二阶段构建索引时需要读取出 Half 消息，并将 Topic 和 Queue 替换成真正的目标的 Topic 和 Queue，之后通过一次普通消息的写入操作来生成一条对用户可见的消息。

所以 RocketMQ 事务消息二阶段其实是利用了一阶段存储的消息的内容，在二阶段时恢复出一条完整的普通消息，然后走一遍消息写入流程。

5. 如何处理二阶段失败的消息？

如果在 RocketMQ 事务消息的二阶段过程中失败了，例如在做 Commit 操作时，出现网络问题导致 Commit 失败，那么需要通过一定的策略使这条消息最终被 Commit。

RocketMQ 采用了一种补偿机制，称为“回查”。Broker 端对未确定状态的消息发起回查，将消息发送到对应的 Producer 端（同一个 Group 的 Producer），由 Producer 根据消息来检查本地事务的状态，进而执行 Commit 或者 Rollback 。

Broker 端通过对比 Half 消息和 Op 消息进行事务消息的回查并且推进 CheckPoint（记录那些事务消息的状态是确定的）。

值得注意的是，RocketMQ 并不会无休止的的信息事务状态回查，默认回查15次，如果15次回查还是无法得知事务状态，RocketMQ 默认回滚该消息。

6 消息查询

RocketMQ 支持按照下面两种维度（“按照Message Id查询消息”、“按照Message Key查询消息”）进行消息查询。

6.1 按照 MessageId 查询

RocketMQ 中的 MessageId 的长度总共有16字节，其中包含了消息存储主机地址（IP地址和端口），消息 Commit Log offset。

“按照MessageId查询消息” 在 RocketMQ 中具体做法是：

Client 端 从 MessageId 中解析出 Broker 的地址（IP地址和端口）和 Commit Log 的偏移地址后封装成一个 RPC 请求后通过 Remoting 通信层发送（业务请求码：VIEW_MESSAGE_BY_ID）。

Broker 端 走的是 QueryMessageProcessor，读取消息的过程用其中的 commitLog offset 和 size 去 commitLog 中找到真正的记录并解析成一个完整的消息返回。

6.2 按照 MessageKey 查询

“按照 Message Key 查询消息”，主要是基于 RocketMQ 的 IndexFile 索引文件来实现的。RocketMQ 的索引文件逻辑结构，类似 JDK 中 HashMap 的实现。索引文件的具体结构如下：

IndexFile 索引文件为用户提供通过 “按照Message Key查询消息” 的消息索引查询服务，IndexFile 文件的存储位置是：$HOME\store\index${fileName}，文件名 fileName 是以创建时的时间戳命名的，文件大小是固定的，等于 40+500W*4+2000W*20= 420000040 个字节大小。

如果消息的 properties 中设置了 UNIQ_KEY 这个属性，就用 topic + “#” + UNIQ_KEY 的value 作为 key 来做写入操作。

如果消息设置了 KEYS 属性（多个 KEY 以空格分隔），也会用 topic + “#” + KEY 来做索引。

其中的索引数据包含了 Key Hash/CommitLog Offset/Timestamp/NextIndex offset 这四个字段，一共20 Byte。

NextIndex offset 即前面读出来的 slotValue，如果有 hash冲突，就可以用这个字段将所有冲突的索引用链表的方式串起来了。

Timestamp 记录的是消息 storeTimestamp 之间的差，并不是一个绝对的时间。

整个 Index File 的结构如图，40 Byte 的 Header 用于保存一些总的统计信息，4*500W的 Slot Table 并不保存真正的索引数据，而是保存每个槽位对应的单向链表的头。20*2000W 是真正的索引数据，即一个 Index File 可以保存 2000W 个索引。

“按照Message Key查询消息”的方式，RocketMQ的具体做法是：

主要通过 Broker 端的 QueryMessageProcessor 业务处理器来查询，读取消息的过程就是用 topic 和 key 找到 IndexFile索引文件中的一条记录，根据其中的 commitLog offset 从 CommitLog 文件中读取消息的实体内容。
